【主要技术参数】

产品名称

产品号

GB2378U4100

总质量(Kg)

4100

罐体容积(m3)

额定载质量(Kg)

外形尺寸(mm)

5998×2068×2635,2960

整备质量(Kg)

2850,3100

货厢尺寸(mm)

××

额定载客(人)

3,4,5

准拖挂车总质量(Kg)

驾驶室准乘人数

载质量利用系数

接近角/离去角(°)

19/19

前悬/后悬(mm)

1023/1225

钢板弹簧片数

-/3

转向形式

方向盘

轴数

2

轴距(mm)

3750

轮胎数

4

轮胎规格

235/65R16C

前轮距(mm)

1734

后轮距(mm)

1759

轴荷(Kg)

1815/2285

**车速(Km/h)

100

【底盘技术参数】

底盘型号

JX6606TY-M6 整车   江铃汽车股份有限公司

燃料种类

柴油

排放标准

GB17691-2018国Ⅵ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

DURATORQ4D236H

江铃汽车股份有限公司

2296

128

序号

货物名称

规格型号及要求

数量

单位

1

底盘改装

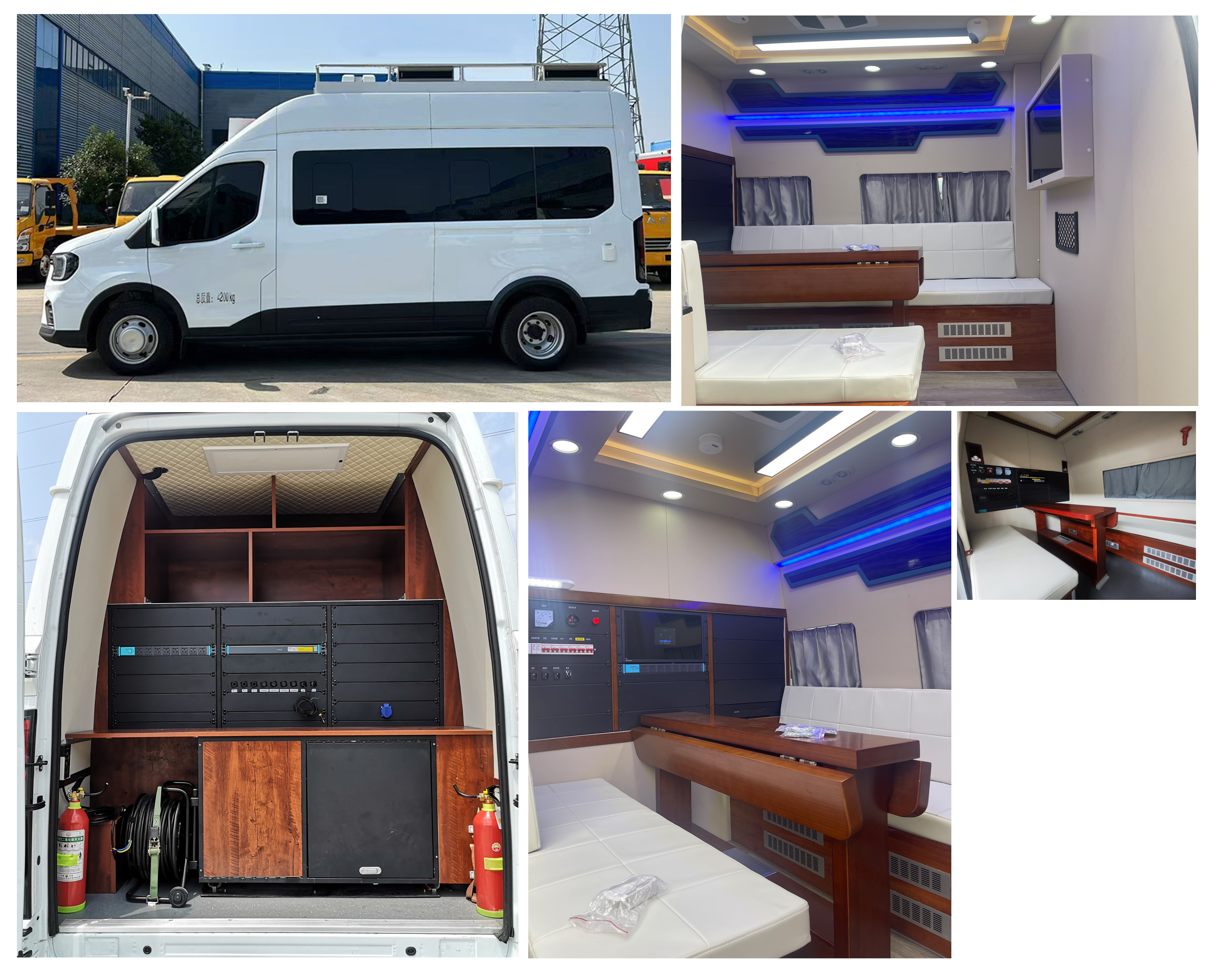

福特全顺T8底盘，选装自动挡，按照国内标准要求上牌。车辆改制：驾驶间：满足 3 人座椅；会议间：车内增加隔断

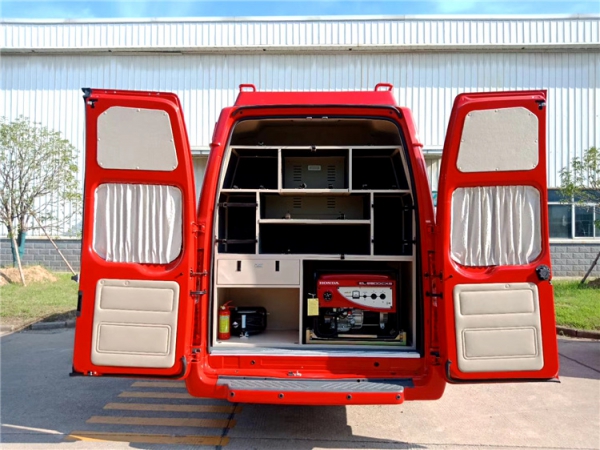

墙；墙壁及顶部安装软包；两侧制作窗帘盒，配置布艺窗帘；顶部定制吊顶灯盘；地板铺设地板革；定制实木工作台，下端可收纳设备，并预留网口及电源接口；设置6 人乘坐区，6 套单人舒适座椅；设备间：地板铺设铝花纹板，并制作铝合金器材架；制作 19 寸标准机柜（含 16APDU，**少 8 位)，预留通信设备安装空间；车内综合布线：车内布线，需整齐、合理、安全、可靠，接线头有线号，便于检修；全车贴膜：全车太阳膜；

1

台

2

电气系统

车辆配置3KW 充电逆变一体机配置 1 台，200AH 蓄电池 2 块，便携式卷线盘 1 套，集成整车配电系统 1 套；保证车辆在断电后还是保证车内设备正常通电30分钟。

1

套

3

集群移动站

型号：万格通讯 VT-3M 370MHz集群移动站，370MHz 集群移动站配置 1 套：支持配置 2 载频，可扩容** 4 载频；发射功率≥37dBm；工作频段：TX：382～386MHz；RX：372~ 376MHz；防护等级≥IP67；支持动态 IP 接入所属省份 370MHz 核心网；支持使用卫星、4G/5G 公网或其他传输链路，具备多种链路自动切换功能；支持 PG 接口协议；接收灵敏度≤-121 dBm（静态）；提供 370MHz 频段应急无线电频率的“无线电发射设备型号。核准证 ”；满足 PDT 数字集群体制；频率稳定度≤±0.5ppm；工作温度-30℃~+55℃；整机功耗≤200W；重量≤16Kg；支持车载安装配置电源线同时支持背负式使用电池供电；

1

台

4

视频会议终端

型号：小鱼一联AE380 采用一体式设计，触控屏（尺寸11.6英寸）、摄像机、麦克风、扬声器、编解码器、电池等高度集成；具备HDMI视频输入、输出接口，具备 3.5mm 音频输入、输出接口，具备 SIM 卡槽及RJ45 网络接口；内置高清摄像机支持水平转动，俯仰角可调；内置电池视频会商时间≥2 小时，可通过外接充电宝进行供电；支持 1080P 高清视频传输效果；支持 5 米及以上半径有效拾音。同时具备标准三脚架固定孔位安装及桌面安装；内置屏幕支持触控操作，可以实现挂断、取消发言（举手发言）、开/关摄像头、切换摄像头、录制、窗口布局、呼叫信息展示等操作；支持 H.264 HP SVC、H.265、H.265 SVC 等视频编解码协议；支持 Opus、G.711、G.722、G.729、G.719、AAC 等音频编解码协议；集成通信录，可在通信录展示终端的在线状态，通过通信录列表可直接呼叫通信录终端加入指挥调度；配置定制收纳防护箱，并将需要配置的三脚架、桌面安装件、HDMI 线、3.5mm

音频线、网线及视频终端收纳其中

1

台

5

交换机

配置汇聚交换机配置 2 台：传输速率≥100/1000Mbps；应用层级：三层；背板带宽≥336Gbps/3.36Tbps；包转发率支持≥100Mpps； MAC 地址表： ≥16K；端口数量**少包含 24 个 10/100/1000Base-T以太网端口，4 个千兆 SFP 端口。品牌型号：华为S5735S

2

台

6

高清摄像机

1、图像传感器:
1/3英寸高品质HD CMOS传感器:感光芯片像素≥500万。
2、输出像素:
动态图像：16：9，≥200万有效像素。
静态图像：16：9，≥ 210万有效像素。
3、视频信号:支持1080P、720P等多种高清视频制式。
4、镜头变倍:不低于20倍光学变焦。
5、高清接口:DVI接口；广播级3G SDI接口。
6、视角:视角范围满足3.8°（远端）——55°（近端）。
7、**照度:1.8Lux。
8、白平衡:支持自动/手动模式。
9、聚焦:支持自动/手动模式。
10、光圈:支持自动/手动模式。
11、电子快门:支持自动/手动模式。
12、背光补偿:具备背光补偿功能。
13、信噪比:>50dB；应用2D和基于运动估计的3D降噪算法。
14、**信号接口:提供8芯 mini DIN。
15、**信号格式:起始位：1位；数据位：8位；停止位：1位；波特率：9600bps。
16、机械性能:
水平转动：±100度；
俯仰转动：-30度～+90度；
水平**速度：0.5-200°/秒；
俯仰**速度：0.5-40°/秒。
17、预置位:不低于10个位置预设位；可对水平、俯仰、变倍等进行预设，即使在摄像机掉电关闭时，预设数据也可以保存下来。
18、远程**:可以使用RS-232C（VISCA协议）接口，可对摄像机的所有设定以及平移/俯仰/缩放操作进行远程高速通讯**；通过RS-232级联接口，可连接多台摄像机。
19、倒装:支持摄像机倒装功能。可通过OSD菜单设置，采用遥控器或通过发送串口命令改变安装方式。
20、遥控操作:可以通过遥控器进行基本设定，包括对水平、俯仰、变倍等进行**；
可以通过遥控器手动设定摄像头的相关参数。具备信号透传功能，能够接收视频会议终端红外遥控器信号，将其转换成为串口信号发给视频会议终端。
21、工作环境:储藏温度：-10℃到+60℃；
22、工作温度：0℃到+45℃。
23、兼容性: 与金宏高清视频会议终端具有良好兼容性。

1

台
