福田**舞台车

产品名称HYS5046XWTB6型舞台车产品号CBT37018303

总质量(Kg)4495罐体容积(m3)

额定载质量(Kg)外形尺寸(mm)5998×2100,2200,2240,2275,2300,2360×2980,3050,3100,3150,3220

整备质量(Kg)4300货厢尺寸(mm)××

额定载客(人)准拖挂车总质量(Kg)

驾驶室准乘人数(人)3载质量利用系数

接近角/离去角(°)21/12前悬/后悬(mm)1130/1508

轴数2轴距(mm)3360

轴荷(Kg)1800/2695**车速(Km/h)95,120

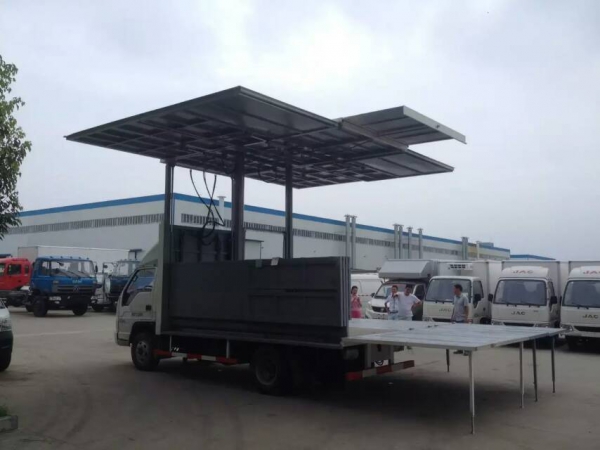

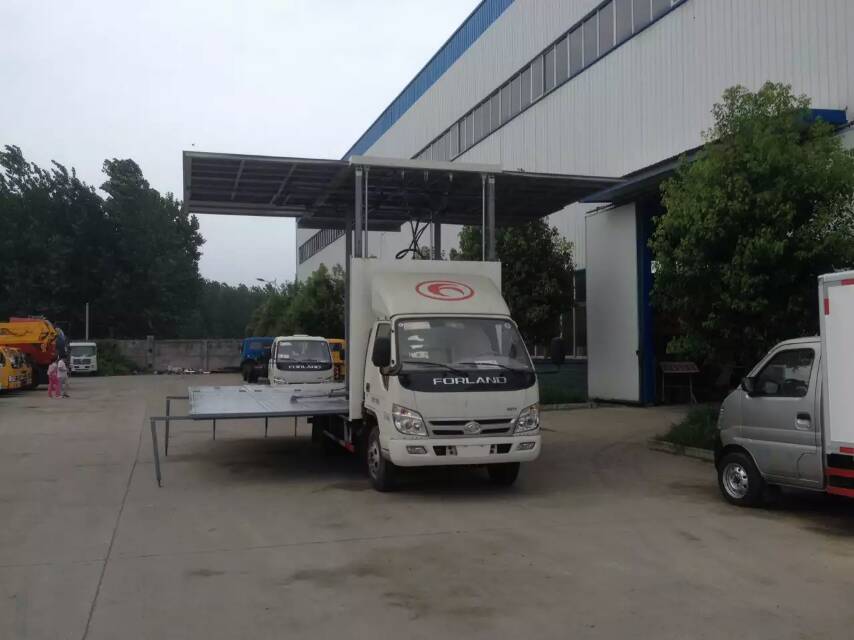

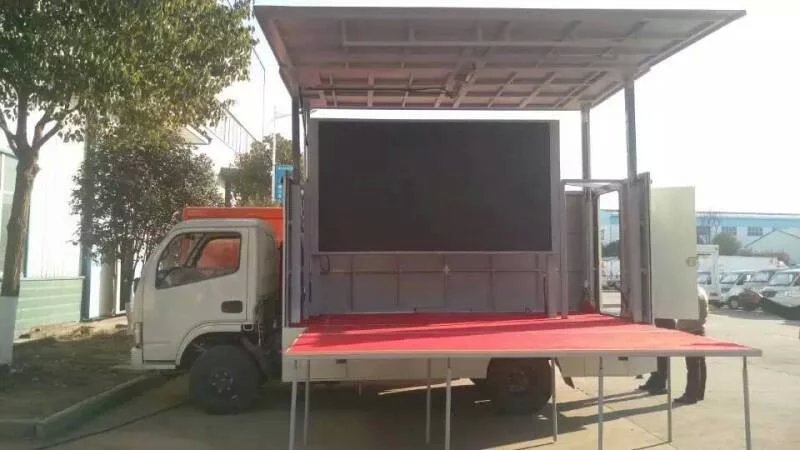

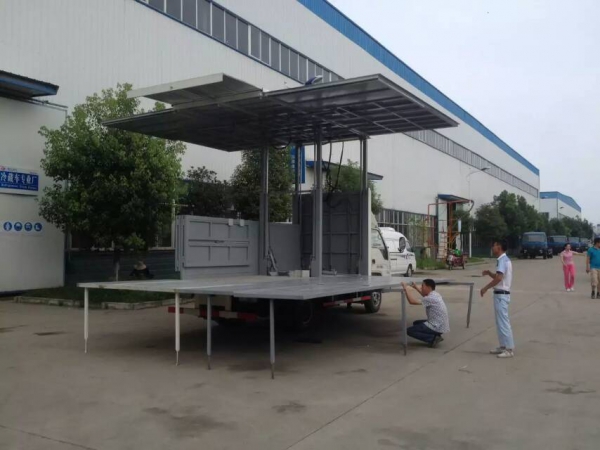

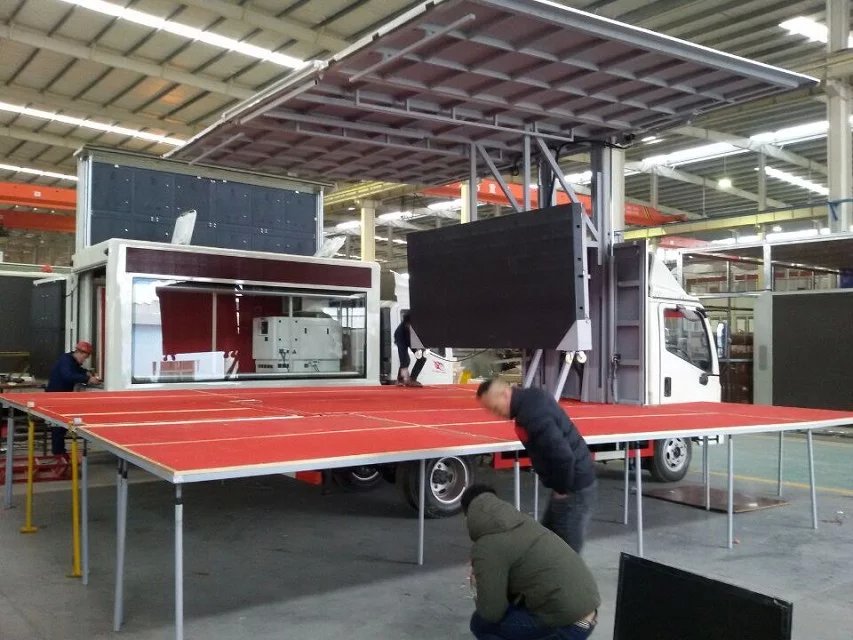

其它车厢顶部封闭不可开启。随底盘选装驾驶室、尿素罐样式、铝合金轮圈和油箱风格,选装后门样式,选装侧面安装LED屏幕。车厢顶棚封闭,并采用衍架结构,可升降,车厢两侧板可展开,与顶棚形成整车舞台顶棚;舞台板可折叠于车厢内,通过展开装置展后与固定舞台台面形成整车舞台台面;底盘大梁部分设有支撑装置。ABS系统**器型号为CM4XL-4S/4M,ABS系统**器生产企业为广州瑞立科密汽车电子股份有限公司。侧防护采用冷弯型钢/Q235-B,螺栓连接,后防护采用冷弯型钢/Q235-B,焊接连接,截面尺寸(宽×高)(mm):50×100,离地高500mm。该车主要用于移动演出活动,主要专用装置为舞台厢。该车型仅选用排量小于等于2500ml的发动机。

【底盘技术参数】

底盘型号BJ1046V9JDA-51底盘名称载货汽车底盘（二类）

**名称福田牌生产企业北汽福田汽车股份有限公司

外形尺寸(mm)5950×1925,1960,2030,2065,1980×2310,2280轮胎数6

接近角/离去角(°)21/16轮胎规格7.00R16LT  8PR,7.50R16LT  6PR,6.50R16LT 10PR

钢板弹簧片数3/6+6,3/4+3,2/3+2,3/5+2,3/3+3前轮距(mm)1550,1575,1560,1585

燃料种类柴油后轮距(mm)1485,1590,1605,1525,1540

排放标准GB17691-2018国Ⅵ
