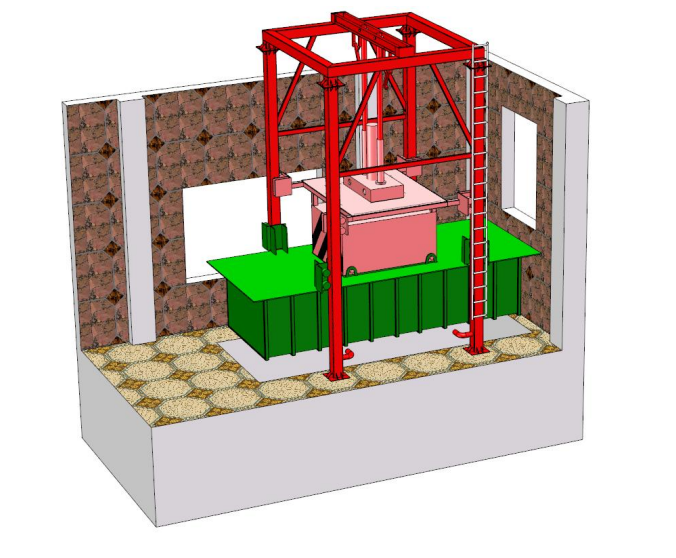

程力牌 垂直 式垃圾压缩机

是我公司研发的新一代整体提升式垃圾压缩机，在综合国内外同行 **技术、借鉴成熟设备的基础上研制成功并改进成型，期间广泛采纳了省内外 多家环卫部门的指导建议和用户的反馈意见。

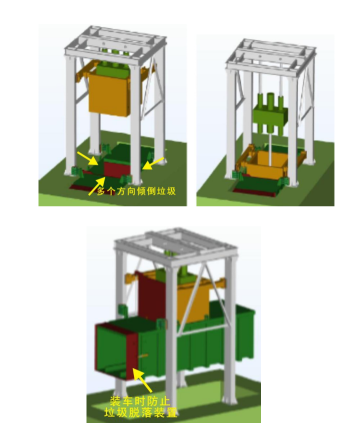

 本系列垃圾压缩机工作原理是将松散垃圾倒入压缩机压缩仓进行压缩成块 后，通过推板将块状垃圾推入储存仓（完成动作后推板退回），然后再次倾倒垃 圾**压缩仓进行压缩，待压缩完成后，推板将两块垃圾推入与设备对接的垃圾压 缩车。由原来的垃圾松散运输为现在的压缩成块运输，其优点是：

1、效率高，适应性强，使用范围广：

 2、液压系统优化设计耗能少

3、操作程序简单，运行安全可靠；

  4、块状运输装载方便，充分发挥运输车辆的承载能力，由于经过压缩，运输 量増加 3－4 倍：

  5、避免二次污染保护环境：

  6、由于体积缩小，节约了垃圾填埋场地；

  7、提高工作效率，减轻工人劳动强度。

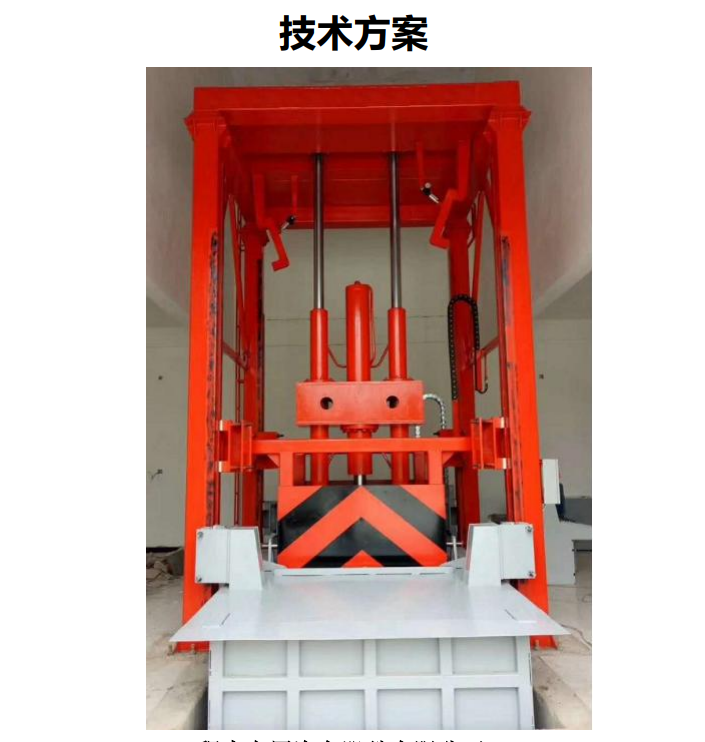

程力牌 CL-SGSZ-08 型三缸四柱垂直站 外形尺寸(长×宽×高) （mm） 5800×3250×6000 整机重量（t） 20 垃圾块尺寸(长×宽×高) （mm） 1600×1850×1400 垃圾块密度（t/m 3） ≥0.95 垃圾块重量（t） 4*2 块 单机日处理垃圾量（t）≥130 额定压缩力（t） 110 液压系统额定工作压力（MPa） 22 推缸额定工作推力（t） ≥15 保压时间（s） 3～5 压缩循环时间 （s） ≤80 单块垃圾工作循环时间 （min） 3～5 压缩速度(快速) （m/min） 5 压头上升速度（m/min） 6 推缸行走速度（m/min） 2.5～3 液压油 L-HV46 **方式 PLC 编程** 配套电机功率（kW） 22 电压 (V) 380 电压 (V) 220 功率(kW) 1.5 系统压力 (MPa) 2～6 水为气化状 流量(L/min) 11 高压清洗** 1 排污泵功率 (kW) 0.75

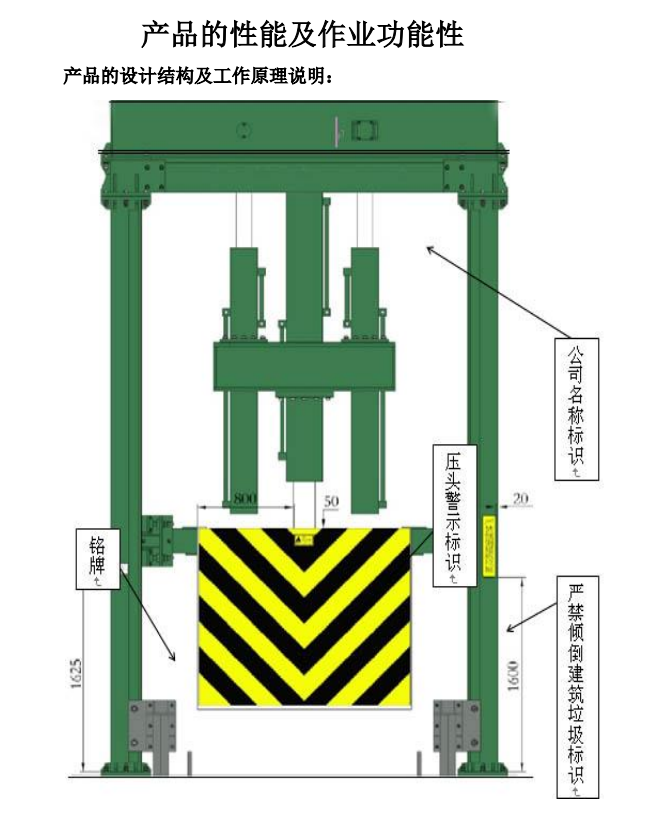

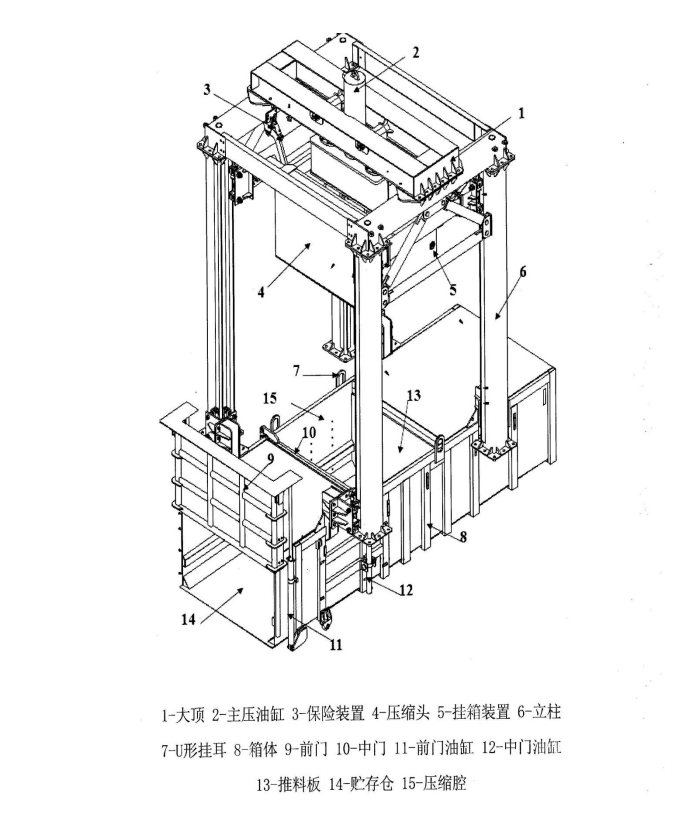

主要性能描述 1、箱体具有高结构强度。箱体骨架采用国标 12#槽钢，钢板厚度 8mm。 2、结构形式: 整体式。压缩仓、储存仓、推铲放置仓连为一体，整体落于地下。 3、适用垃圾收集方式: 人力车，手推车和小型机动车收集，可从两侧和前面倒 入垃圾。 4、采用两辅一主的三油缸装置，一根主油缸通过一个连接机构连接两根副油缸。 5、压缩机的挂销装置采用摆臂式机构，避免因垃圾箱内垃圾块密度不均使得左 右挂销受力不均现象，可有效延长油缸及结构件的使用寿命。液压系统采用双泵 工作，工作效率高，省电；压缩油缸空行程时双泵同时供油，油缸动作快、效率 高；压缩油缸带负载时，低压泵卸荷，高压泵供油，油缸动作慢、压力大，节约 能源。 6、压缩机在**程序上设有互锁、结构上有安全钩、紧固件有防松垫圈而且配 有**示灯、**示标识，主体架上设自动**的防箱体坠落安全装置，确保人身安 全和设备安全等多种安全保护装置。 7、设备配有除尘除臭功能；产生的污水经沉淀井沉淀杂物，进入污水井，通过 排污泵工作将污水排放。 8、采用多位操作**方式：在**室内、外设置操控平台或**盒，两处均可 进行操作，方便快捷。 9、整机主要部件采用喷丸处理，再喷涂防锈底漆，**喷环氧面漆，延长设备 在强腐蚀性环境中的使用寿命。 10、压缩机安装有压缩机构保护装置，克服了因垃圾密度不同及堆放不平造成压 缩机构结构件变形的缺陷。
