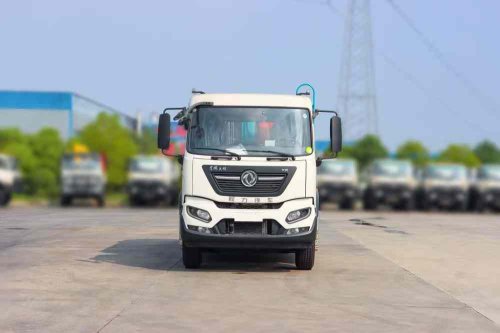

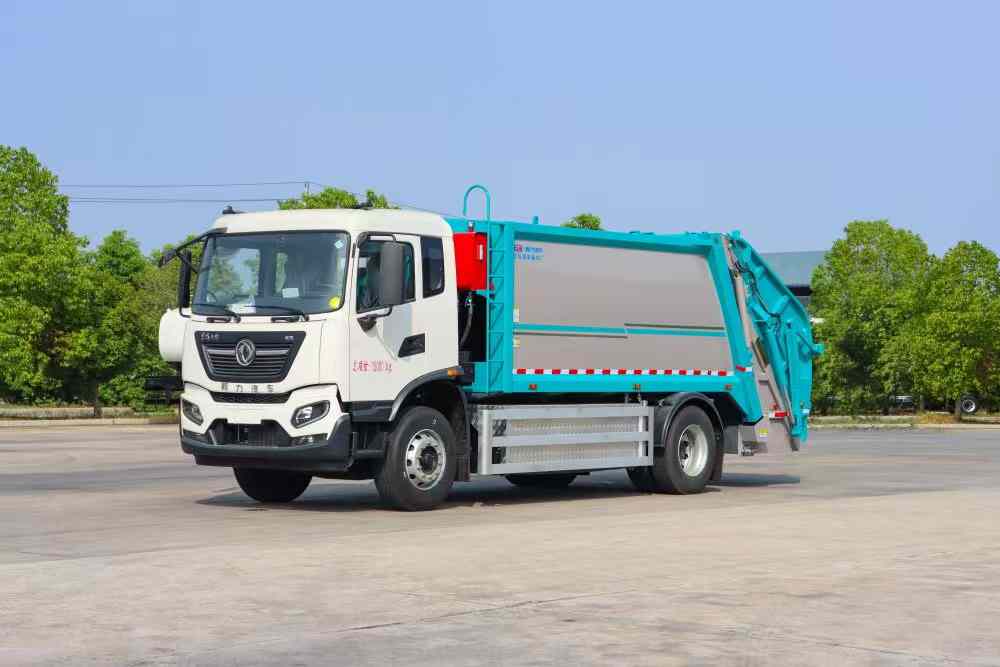

东风天锦压缩式垃圾车

产品简介

一、产品概况

东风天锦5181ZYSD6 型压缩式垃圾车是新一代后装压缩式垃圾车。该车采用知名厂商二类汽车底盘，加装垃圾箱、填装器、推铲、上料机构、液压系统、电控系统等部件改装而成。该车采用后装双向压缩技术、作业效率高、外形简洁美观，性能优异，**方式和操作方式人性化。液压和电气等核心部件选取高品质元器件，作业稳定性高，是一种可靠、高效、操作简单方便的垃圾收集转运车辆。

二、功能概况

具有垃圾收集、垃圾自动装入压实、垃圾转运和倾卸等多种功能。

三、适用范围

主要适用于城镇居民区、社区、大型厂矿、机关院校和老城区狭窄街道的桶装、袋装和散装生活垃圾的收集和转运。

四、主要结构及性能特点

东风天锦5181ZYSD6 型压缩式垃圾车主要由底盘、垃圾箱、填装器、推铲、上料机构、液压系统、电控系统等部件组成。

1.底盘。底盘采用东风天锦二类底盘，GB3847-2005,GB17691-2018 国Ⅵ新规底盘。附带底盘合格证，底盘说明书，保养手册，随车工具。

2.上装结构

推铲

推铲由优质型材与高品质耐腐蚀性强的耐候钢面板焊接而成，为产品执行卸料的部件，推铲布置在垃圾箱内部，在多级液压油缸驱动下沿垃圾箱轨道滑动，完成卸料作业。

垃圾箱

垃圾箱是本产品对生活垃圾进行收集存储的部件，也是填装器等重要部件的连接基体，其合理的结构设计及材料选型保证产品性能**化；内腔采用高品质耐腐蚀性强的耐候钢，强度高，耐腐蚀能力强，使用寿命长，尤其适用于腐蚀性作业环境；侧板采用整板折弯成型，曲面设计提高整体框架刚度的同时增加美观性；垃圾箱尾部设计有污水引流槽；垃圾箱底部设计有填装器锁紧机构。

填装器是本产品对生活垃圾进行压缩减容的部件。填装器上的压填机构通过滑板滑行运动

与刮板转动完成对填装器料斗中的垃圾进行压缩并装填到垃圾箱内。填装器底部设计有污水

箱，提高产品污水储存能力；填装器前端面装有双重密封条，并与垃圾箱后端面形成密封结构，有效防止污水泄漏；填装器料斗部位采用高硬度耐磨钢，提高了产品耐用度。

上料机构

上料机构是将垃圾收集容器中的垃圾倒入填装器料斗的部件。依据收集容器适应范围不同，该部件可适应的桶容积不同。垃圾倒入填料斗中的过程是通过液压油缸驱动四连杆机构实

现的。

填装器密封盖

填装器盖是用于遮挡填装器料斗防止运输过程中垃圾飘洒及臭气外泄的部件。通过连杆机构及锁紧机构实现填装器盖打开和关闭锁止。

护栏总成

护栏总成由优质碳钢板冲压一次成型装配而成，外观坚固美观大方。

3.作业操作方式

车辆采用“驾驶室**器+车尾**器+PLC 总控箱”的**模式。

启动:

a）变速箱操作手柄在空档位置；

b）打开车辆点火钥匙，车辆启动，确认车辆气压达到正常工作状态；

c）按下驾驶室**面板电源键，电源指示变为绿色；

d）踩下离合器，拨动驾驶室取力器按钮，缓缓松开离合器；

e）油泵发出低沉的工作声，若无其他杂音，便已进入正常工作；

f）油泵稳定运转 3—5 分钟后，可进行主控面板上的各项操作。

**面板。位于驾驶座右前方，驾驶员不用下车便可完成推铲卸料工作。

【主要技术参数】
产品名称 CLW5180ZYSD6型压缩式垃圾车
总质量(Kg) 18000
外形尺寸(mm) 9250,9120,9050,8890,8870,8860,8690,8670,8660×2500,2550×3120,3220,3330
整备质量(Kg) 10300,10700,10950,11300 货厢尺寸(mm) ××
额定载客(人) 准拖挂车总质量(Kg)
驾驶室准乘人数(人) 2,3 载质量利用系数
接近角/离去角(°) 17/12 前悬/后悬(mm) 1400/2510,1430/2510,1400/2770,1430/2740,1430/2720
轴数 2 轴距(mm) 3800,3950,4200,4500,4700,5000,5300,5800,5600,5100
轴荷(Kg) 6500/11500 **车速(Km/h) 89
其专用装置:液压机构和填装器,主要用于城镇环卫垃圾的运输。7.随底盘选装驾驶室。选装电瓶框,储气筒,干燥器,尿素罐位置。8.选装后部翻转装置外观样式。选装不同的外观样式。选装液压油箱多路阀电控箱位置。选装新款轮罩外观样式。选装尾部后翻转机构样式及油缸安装方式,选装多路阀罩,选装新式防尘盖,选装外形样式。
【底盘技术参数】
底盘型号 DFH1180EX8
**名称 东风牌
轮胎数 6
轮胎规格 10.00R20 18PR,275/80R22.5 18PR,295/60R22.5 18PR
燃料种类 柴油 后轮距(mm) 1820,1860,1800,1840

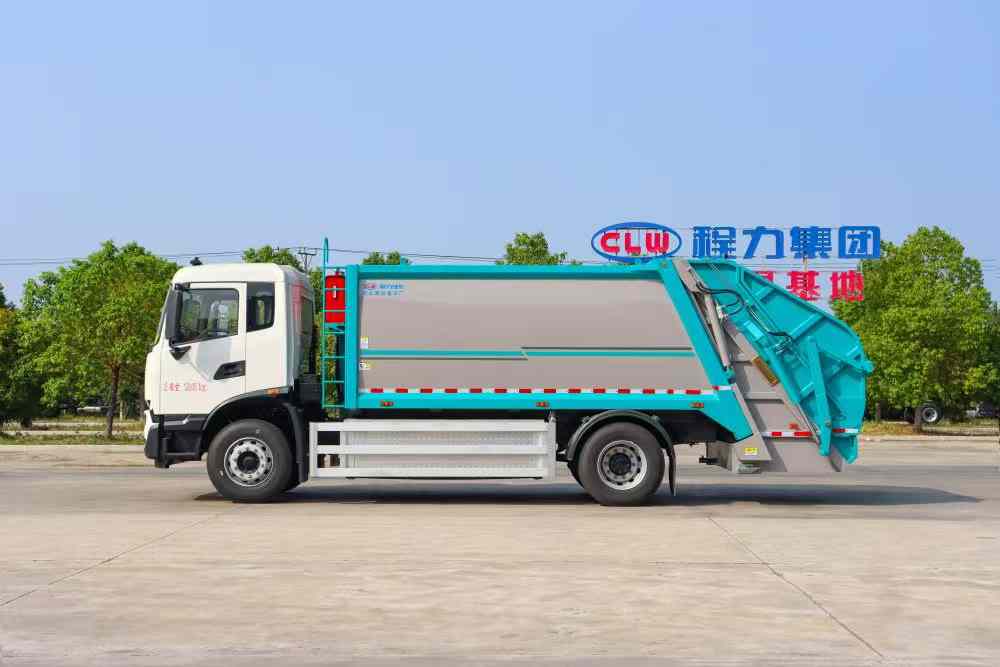

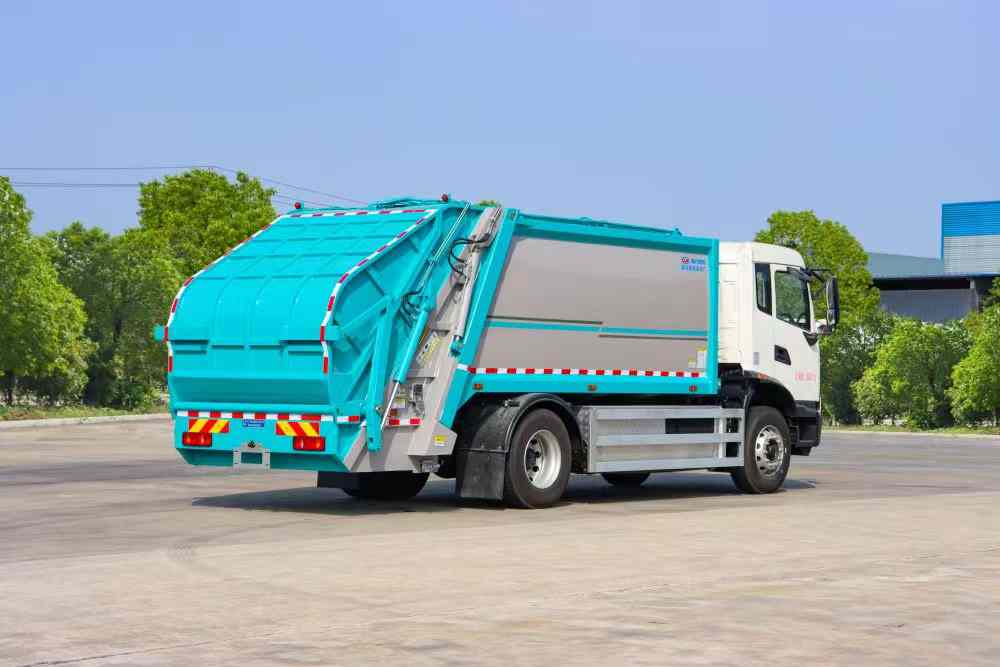

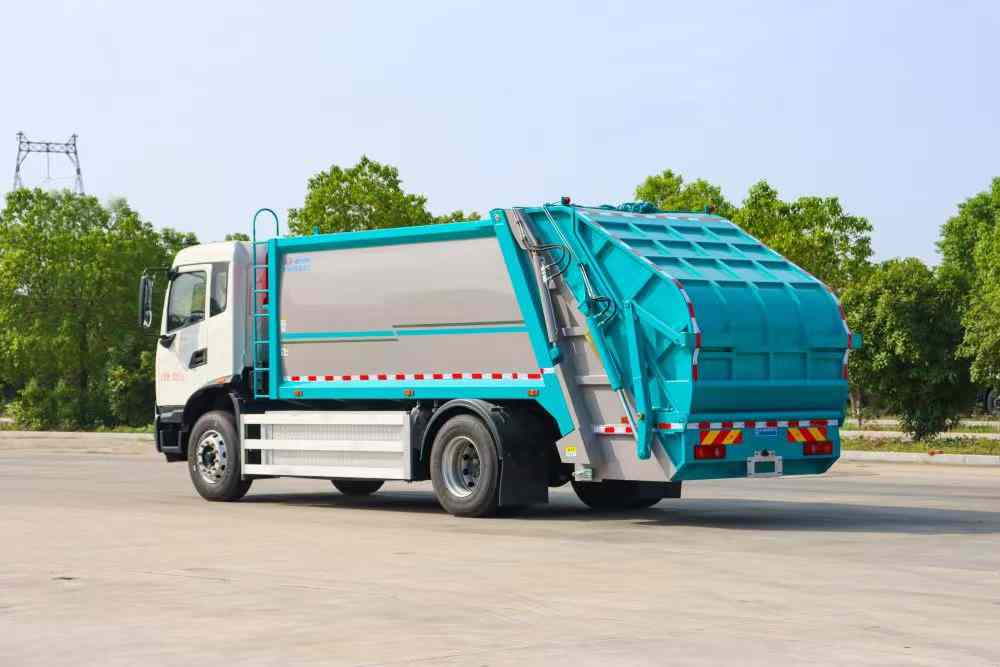

参考图片
